基础定义

正火轧制（代号：N，Normalizing rolled）是一种精准控制终轧温度与变形量，在特定温度区间完成钢材最终轧制变形的生产工艺。

该工艺依托轧制余热，让钢材在轧制产线上直接生成和单独炉内正火热处理等效的金相组织与力学性能，轧制完成后不需要再额外进厂做炉内正火处理即可直接交货。

其交货状态允许搭配加速冷却、加速冷却+空回火热处理，但不包含直接淬火、淬火加回火工艺。

在国际资料中“控制轧制”为统称概念，正火轧制与TMCP热机械轧制都归属于控制轧制大类，需要根据产品使用要求区分定义。

诞生目的与应用意义

液压精密钢管、石油输送管、长距离管线钢、车辆框架构件、压力容器钢板、通用机械结构件所用的热轧宽带钢，很多焊接类构件硬性要求钢材具备正火状态的使用性能。

如果采用「常规轧制 + 后续单独炉内正火」的传统路线，生产能耗高、工期漫长。

而正火轧制把正火效果整合进轧制工序，优势如下：

1. 节约生产能源，改善工厂生产环境；

2. 缩短整体生产周期，降低制造成本；

3. 消除钢材内部明显的偏析、带状组织；

4. 生产后的钢材更便于下游客户直接进行深加工。

核心工艺原理 & 实施方法

传统离线正火工艺逻辑：将钢材加热至略高于Ac3相变临界点，短时保温，之后在静止空气中自然冷却，得到细晶粒、无加工硬化的奥氏体组织。

正火轧制复刻了这套冶金逻辑，核心管控要点：

1. 温度管控：将终轧温度设定在钢材再结晶温度之上、Ac3相变临界点附近；

2. 变形管控：搭配设定好的终轧变形量，让变形后的奥氏体充分发生再结晶、晶粒细化；

3. 冷却流程：轧制结束后空冷（可配套适度加速冷却），最终形成均匀细小的铁素体-珠光体组织，彻底弱化钢材轧制带来的带状组织缺陷。

本质区别：普通热轧只负责钢材成型；单独离线正火是独立热处理工序；而正火轧制在奥氏体再结晶阶段完成终轧变形，依靠变形诱导再结晶打碎粗大晶粒，最终空冷实现等效正火效果。

核心特征汇总

1. 工艺本质：依托轧制余热实现晶粒细化、组织均匀化的一体化热机械处理工艺，通俗总结为以轧代正；

2. 核心目标：替代老旧的「轧制完工 + 单独炉内正火」流程，在降本增效的同时，消除钢材带状组织与成分偏析，获得均匀细晶粒铁素体-珠光体金相结构；

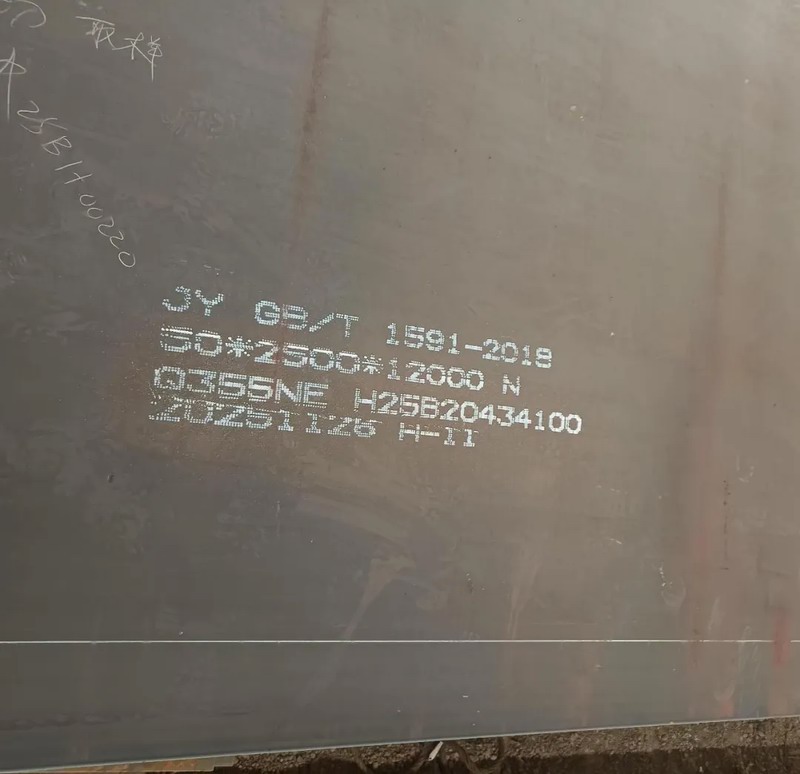

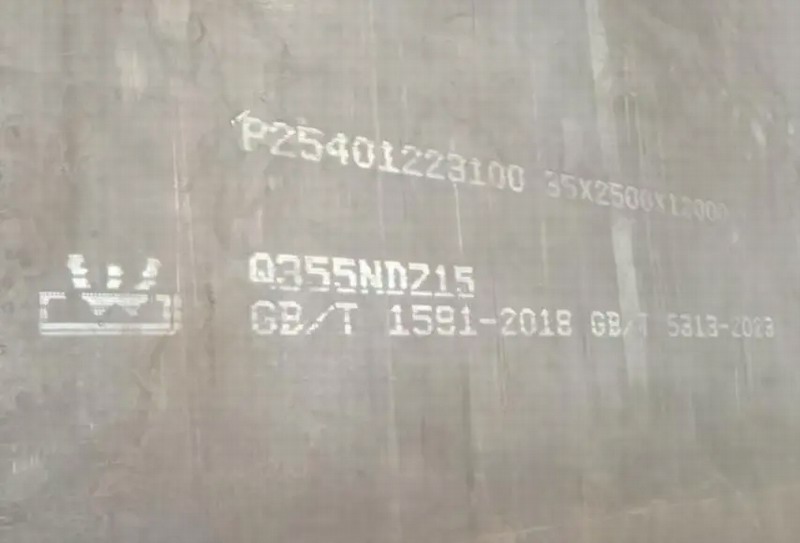

3. 交货标识：国际通用交货状态代号 N；

4. 边界区分：和TMCP热机械轧制区分开——正火轧制对标传统正火性能；TMCP轧制可以突破常规热处理的性能上限。

性能优势对比

1. 对比普通热轧钢材：大幅提升高低温冲击韧性，焊接性能更优异，钢材强度和韧性搭配更均衡；

2. 对比传统单独炉内正火钢材：生产周期更短，综合生产成本更低，能耗更少。

适用范围 & 应用实例

适用场景

适用于结构钢、压力容器钢板、管线钢等对综合力学性能、焊接性能要求较高的钢材产品，执行标准包含 DIN1700、EN 10025-3、EN 10149-1 等欧美体系钢材标准。

实际应用

近些年，市面上大批量通用结构用热轧宽带钢，都是依照 DIN1700 标准，采用正火轧制工艺批量生产；同时也广泛用于压力容器构件、工程机械框架、油气输送钢管、精密液压管件等关键零部件基材。
